Hướng dẫn lắp đặt cửa cuốn

HÃY NHỚ: AN TOÀN LÀ TRÊN HẾT!

Bất kỳ ai có kỹ năng cơ khí trên trung bình và có thể làm theo các hướng dẫn chi tiết này đều có thể lắp đặt an toàn cửa nhà để xe với lò xo kéo dài hoặc “hệ thống lò xo xoắn đơn giản”. Cửa lò xo xoắn tiêu chuẩn luôn phải được lắp đặt bởi thợ chuyên nghiệp. Vì chúng tôi không có cách nào để biết kỹ năng của bạn, chúng tôi khuyên bạn nên lắp đặt tất cả các cửa trên cao bởi một chuyên gia.

Tham khảo thêm bài: Làm remote cửa cuốn TpHCM

Cảnh báo:

Cửa cuốn là một vật nặng lớn di chuyển với sự hỗ trợ của lò xo dưới sức căng cực lớn và động cơ điện. Vật thể chuyển động, lò xo bị căng và động cơ điện có thể gây thương tích nghiêm trọng hoặc tử vong. Vì sự an toàn của bạn và sự an toàn của những người khác, hãy làm theo các hướng dẫn sau.

Các thông báo an toàn quan trọng:

Đọc kỹ hướng dẫn kèm theo trước khi cài đặt. Nếu vẫn còn thắc mắc nào về bất kỳ bước nào thì đừng thực hiện công việc. Thay vào đó, hãy nhờ một đại lý cửa đủ điều kiện thực hiện việc lắp đặt hoặc sửa chữa.

• 1. CHỈ vận hành cửa khi nó được điều chỉnh phù hợp và không có vật cản.

• 2. Các lò xo của cửa luôn ở trạng thái cực kỳ xoắn. Việc sửa chữa, điều chỉnh, lắp đặt và loại bỏ, ĐẶC BIỆT LÀ LÒ XO VÀ CÁC BỘ PHẬN LIÊN QUAN, vì vậy những công việc đó chỉ nên được thực hiện bởi những người cung cấp dịch vụ cửa có trình độ.

• 3. KHÔNG CHO PHÉP trẻ em chơi với cửa cuốn. Trẻ em có thể bị kẹt giữa cửa và sàn nhà gây thương tích nghiêm trọng hoặc tử vong.

• 4. Tránh đứng ở ngưỡng cửa đang mở hoặc đi qua ngưỡng cửa khi cửa đang di chuyển. Một người có thể bị kẹt giữa cửa và sàn nhà gây thương tích nghiêm trọng hoặc tử vong.

• 5. Nếu cửa trở nên khó hoạt động hoặc hoàn toàn không hoạt động, chúng tôi khuyến nghị một đại lý cửa có đủ năng lực khắc phục sự cố để ngăn ngừa thương tích hoặc hư hỏng có thể xảy ra.

• 6. Tránh lắp cửa vào những ngày có gió. Cửa có thể rơi gây hư hỏng hoặc thương tích cho cửa.

• 7. Để ngăn ngừa thương tích do các thành phần lỏng lẻo của cửa, ít nhất hàng tháng hãy kiểm tra tất cả các kết nối được bắt vít để đảm bảo chúng được an toàn.

• 8. Để tránh bị thương, không bao giờ đặt tay hoặc ngón tay giữa rèm và các thanh dẫn khi cửa đang được vận hành.

• 9. Trang này không nhằm mục đích cung cấp hướng dẫn “tháo gỡ” cho các cửa hiện có. Tham khảo ý kiến ​​đại lý cửa tại địa phương của bạn nếu điều này là bắt buộc, trước khi lắp đặt cửa mới.

• 10. Tuân thủ kỹ với các quy chuẩn xây dựng trong khu vực của bạn trước khi bắt đầu công việc.

• 11. Luôn mặc đồ bảo hộ thích hợp khi lắp đặt, điều chỉnh và / hoặc sửa chữa cửa.

• 12. Cân nhắc sử dụng một đội 2 người (hoặc hơn) để lắp đặt, điều chỉnh và / hoặc sửa chữa các cửa lớn hơn.

• 13. Để tránh bị thương hoặc tử vong do ngã, hãy sử dụng giàn giáo hoặc thang máy cơ học, thay vì thang, khi lắp đặt, điều chỉnh và / hoặc sửa chữa các cửa lớn hơn



 Chức năng chính của hướng dẫn này là hỗ trợ người lắp đặt lắp các cánh cửa một cách chính xác liên quan đến các hoạt động an toàn, vận hành và cấu tạo âm thanh. Phải tham khảo các quy chuẩn xây dựng trong khu vực của bạn. Tất cả cửa cuốn Cửa trực tiếp Cửa làm theo hướng dẫn chung trong tài liệu này. Thông tin lắp đặt bổ sung cho cửa cụ thể được vận chuyển có trong phiếu đóng gói và trên các bản vẽ bổ sung. Ngoài ra còn có bu lông và các túi nhỏ được hàn kín với danh sách phụ kiện, mô tả ứng dụng thích hợp.

Công tác chuẩn bị

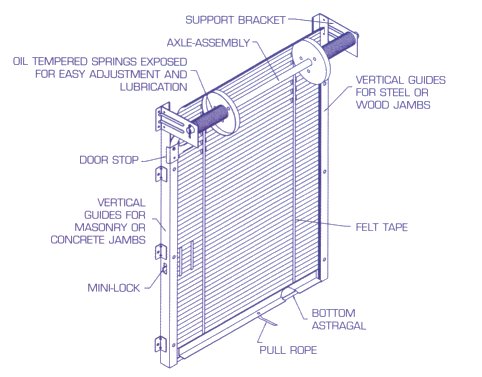

Đọc kỹ hướng dẫn lắp đặt để làm quen với tên của các thành phần khác nhau và mối quan hệ của chúng với nhau. Người lắp đặt cần xác định những điều sau:

• Phương thức hoạt động (đẩy lên, xích tay hoặc vận hành bằng động cơ).

• Loại thanh chắn (gỗ, gạch xây hoặc thép) mà thanh dẫn hướng cửa được gắn và các chốt bắt buộc.

• Kích thước cho chiều rộng khi mở, chiều cao cửa mở, chiều dài và chiều rộng của phòng.


Kiểm tra các vật tư cửa.

Kiểm tra cửa có thể bị hư hỏng hoặc thiếu các bộ phận. Báo cáo bất kỳ sự thiếu hụt nào cho nhà cung cấp cửa của bạn ngay lập tức, hoặc yêu cầu bồi thường thiệt hại liên quan đến quá trình vận chuyển cho hãng vận tải của bạn.

Kiểm tra khoảng cách lắp cửa

Kiểm tra kích thước mở cửa cuộn lên và các khe hở có sẵn so với kích thước được liệt kê trên phiếu đóng gói. Đảm bảo rằng các kích thước chính xác cho phần mở mà bạn đang làm việc, đặc biệt lưu ý về chiều rộng và chiều cao của phần mở. Đảm bảo rằng các khe hở bắt buộc được liệt kê trên Bảng kích thước trong sách hướng dẫn này đảm bảo đáp ứng trước khi lắp đặt cửa.

Chuẩn bị công cụ, dụng cụ lắp đặt cửa.

Các công cụ được khuyến nghị để lắp đặt thích hợp cho mỗi cửa sẽ khác nhau, nhưng các công cụ thường được sử dụng là:

• Máy khoan điện có mâm cặp 3/8 “hoặc 1/2” với các mũi điều khiển đai ốc.

• Máy khoan gạch hoặc búa va đập.

• Palăng xích và dây treo để nâng thùng và lắp ráp rèm.

• Giàn giáo, Thang máy cơ học và / hoặc Thang (không nên dùng thang cho các cửa lớn hơn).

• Cây búa.

• Kìm bấm chết.

• Mũi dập tâm (dùng đánh dấu).

• Tua vít.

• Các mũi khoan.

• Cờ lê, kẹp vise, kẹp chữ C, cờ lê mô-men xoắn và một cờ lê ống lớn.

• Dây dọi, thước dây, vạch phấn và cân level nước.


Tham khảo thêm bài: Sửa cửa cuốn giá rẻ tphcm

Các bước lắp đặt cửa cuốn cụ thể như sau:

Bước 1: Mở đóng gói thiết bị

Cửa cuốn được vận chuyển bằng hãng vận chuyển thông thường đến công trường đóng gói bằng bìa cứng. Trước khi tháo cửa cuộn ra khỏi bao bì, hãy kiểm tra cửa cuốn và bao bì để tìm các dấu hiệu hư hỏng có thể nhìn thấy. Nếu ghi nhận có thiệt hại, hãy báo với công ty vận chuyển hàng hóa ngay lập tức. Tháo cửa khỏi bao bì.

Quan trọng!

Không cắt băng dính và màng bọc nhựa giữ cửa thành cuộn cho đến khi bạn được hướng dẫn làm như vậy ở bước 6B. Chúng tôi không thể đảm bảo hoặc nhận trách nhiệm cho các cửa không được lắp đặt theo chỉ dẫn. Vui lòng đọc và hiểu tất cả các hướng dẫn trước khi bắt đầu quá trình cài đặt.

Chúng tôi sẽ không đảm bảo nếu cửa cuốn không được lắp dựng như hướng dẫn. Để hoạt động tốt nhất, hãy làm theo hướng dẫn từng bước. Vui lòng xem lại tất cả các hướng dẫn kỹ lưỡng trước khi bắt đầu cài đặt.

Bước 2: Kiểm tra khoảng không gian lắp cửa cuốn

• A. Kiểm tra chiều rộng và chiều cao của khoảng hở tường lắp cửa và so sánh các kích thước này so với kích thước của cửa được lắp đặt.

• B . Kiểm tra lại độ thẳng của các dầm cửa.

• C . Kiểm tra bằng level nước mặt sàn và đỉnh cửa.

• D . Kiểm tra khoảng hở 2 bên đủ khoảng cách và khoảng hở phía trên và ở các bên của dầm trên. Kiểm tra các yêu cầu về khoảng không ngang và dọc. Xem biểu đồ mặt bằng cần thiết hình 1 để biết các yêu cầu tối thiểu.

• E . Kiểm tra để đảm bảo rằng bề mặt lắp thanh dẫn trên dầm là bằng phẳng.

• F . Đảm bảo đầy đủ tất cả các bộ phận cần thiết để lắp đặt cùng với cửa.


Bước 3: Vị trí Cửa và các bộ phận

• A . Đảm bảo sàn sạch sẽ để tránh làm hỏng rèm cuốn của cửa.

• B . Ở bên trong nhà, đặt THANH DẪN HƯỚNG (RAY) bên trái trên sàn ĐỐI DIỆN cửa MỞ, với phần dưới thanh dẫn gần với thanh chắn bên trái và đầu hướng vào bên trong nhà. Thực hiện tương tự với hướng dẫn bên phải cho thanh dẫn hướng (ray) bên phải. Xem hình 2.

• C . Đặt cửa trên sàn ở đầu và giữa các thanh dẫn. Xoay cửa khi cần thiết để định vị thanh đáy so với sàn. Xem hình 2 và 3.

• D . Chuyển các bộ phận đến các khu vực thích hợp để lắp đặt.


LƯU Ý: Chân đế, bộ căng, (các) lò xo và chốt gắn rèm được lắp ráp sẵn vào cửa tại nhà máy. Đừng loại bỏ .

Bước 4: Hướng dẫn lắp đặt khung cửa cuốn

• A . Ở cuối cửa của bộ kéo căng, nâng mặt bích trên chốt của bộ kéo căng cho đến khi phần cuối của chốt xóa bánh cóc của bộ căng. Xoay giá đỡ để định vị phần cuối của chân ngắn lên trên. Nhả mặt bích trên bánh răng cưa và để phần cuối ăn khớp với răng gần nhất trên bánh xe bánh cóc. Xem hình 3.

• B . Đưa đầu trên của thanh dẫn thẳng hàng với giá đỡ và lắp các móc trên giá vào các khe trong thanh dẫn.

• C . Trượt khung và thanh dẫn hướng cùng nhau cho đến khi chốt khóa trong thanh dẫn hoàn toàn ăn khớp với rãnh trong khung.

• D . Nếu mấu khóa không ăn khớp hoàn toàn với rãnh giá đỡ, hãy sử dụng búa và quả đấm để uốn mấu vào rãnh giá đỡ.

• E . Lặp lại các bước từ 3B đến 3D cho khung và thanh dẫn không căng. Dấu ngoặc sẽ yêu cầu được giữ ở vị trí.


Cảnh báo

Khoá khóa trong hướng dẫn phải khớp hoàn toàn với rãnh trong giá đỡ. Nếu không làm như vậy có thể cho phép cửa rơi trong khi lắp đặt, có thể gây thương tích nghiêm trọng hoặc tử vong và / hoặc làm hỏng cửa.

LƯU Ý: Đối với chiều cao mở trên 8′-8 “, hãy kẹp phần dưới của giá đỡ vào thanh dẫn bằng kìm khóa để đảm bảo độ cứng của đầu thanh dẫn khi nâng. Tháo kìm sau khi cố định giá đỡ bị kẹt.

Bước 5: Nâng cụm Cửa cuốn

• A . Di chuyển các cụm cửa và bộ phận dẫn hướng về phía khe hở của tường với đáy của các thanh dẫn nằm cạnh các chốt chặn.

• B . Nâng cụm cửa đồng đều, xoay quanh đáy thanh dẫn. Xem hình 6.


Cảnh báo

Cần có hai người lắp đặt để nâng cụm cửa vào vị trí chống kẹt. Các thanh dẫn không được thiết kế để hỗ trợ trọng lượng cửa trong quá trình lắp đặt một người. Việc cố gắng lắp đặt chỉ với một người lắp đặt có thể dẫn đến thương tích nghiêm trọng và / hoặc hư hỏng cửa. Không để cửa không có người giám sát cho đến khi nó được gắn chặt vào kẹt .

Bước 6: Ray dẫn và thanh chống

• A . Gắn các giá đỡ và thanh dẫn vào các thanh kẹp bằng cách sử dụng các chốt được chỉ ra trong bảng 1.

• B . Các thanh dẫn hướng phải được gắn chính giữa khoảng mở và chiều rộng rèm cách nhau + 1 “được đo từ mặt sau của thanh dẫn đến mặt sau của thanh dẫn. Xem hình 7. Cả hai thanh dẫn đều phải là dạng dọi.

• C . Dây buộc thích hợp phải được lắp đặt tại mỗi vị trí lỗ trong giá đỡ và thanh dẫn. Xem bảng 1.


Bảng 1: Chốt treo tường bao gồm để gắn vào kẹp của Giá đỡ và Thanh dẫn.

Cảnh báo

Cửa có thể bị đổ nếu cả hai giá đỡ không được gắn chặt vào các chốt. Tất cả các chốt gắn giá đỡ vào các thanh kẹp phải vừa khít với một bộ phận hoặc bề mặt kết cấu. Nếu cửa bị đổ, có thể dẫn đến thương tích nghiêm trọng hoặc tử vong và / hoặc làm hỏng cửa.

* Lưu ý: Không nên hàn các thanh dẫn hướng vào các mấu

Bước 7: Thiết lập lực căng lò xo xoắn ban đầu

• A . Xoay cửa 1-1 / 2 vòng theo hướng sẽ đưa thanh dưới cùng xuống qua các thanh dẫn

• B . Trong khi giữ chắc cửa ở thanh dưới cùng, hãy cắt cuộn dây băng và bọc nhựa giữ cửa. Hướng thanh dưới cùng xuống thanh dẫn hướng, dừng ngay qua khu vực đầu dừng và giữ an toàn cho đến khi hoàn thành bước 7.


Cảnh báo

Độ căng quá cao của lò xo có thể gây thương tích nghiêm trọng hoặc tử vong. Việc lắp đặt, sửa chữa và điều chỉnh phải được thực hiện bởi kỹ thuật viên hệ thống cửa cuốn được đào tạo sử dụng các công cụ và hướng dẫn thích hợp. Cửa cuốn phải được mở hoàn toàn khi điều chỉnh.

Bước 8: Chốt đầu cửa cuốn

• A . Đầu trượt dừng từ bên trong của mỗi thanh dẫn. Xem hình 8.

• B . Giữ chặt mỗi đầu dừng để dẫn hướng bằng vít lục giác F loại cắt ren 1 / 4-20 x 1/2 “.


Bước 9: Cuộn các líp dừng cửa, (các) tay cầm và dây kéo

• A . Lắp kẹp dừng ở mỗi đầu bên trong của thanh dưới bằng cách sử dụng bu lông và đai ốc 1 / 4-20 x 5/8 “đơn hiện có. Xem hình 10.

• B . Lắp (các) tay cầm ở bên ngoài thanh đáy bằng cách sử dụng bu lông và đai ốc vận chuyển 1 / 4-20 x 5/8 “.

• C . Cài dây vào một trong các lỗ ở tâm của chân ngang của góc thanh đáy.


Tùy chọn: Ổ khóa trượt gắn trên thanh dưới cùng – Xem hình 9 để lắp đặt.

Cảnh báo

Cần lắp đặt các kẹp chặn cửa. Việc không lắp kẹp đúng cách có thể khiến rèm cửa vượt ra ngoài các thanh dẫn dẫn đến hư hỏng cửa và hoặc thương tích cá nhân

Bước 10: Kiểm tra hoạt động cửa cuốn

• A . Hạ và nâng cửa để kiểm tra độ cân bằng của cửa.

• B . Nếu cửa dễ đóng, nhưng khó mở; tăng sức căng của lò xo.

• C . Nếu cửa khó đóng, nhưng dễ mở; giảm sức căng của lò xo.


Bước 11: Điều chỉnh lực căng lò xo

• A . Đặt thanh quấn có đường kính 3/8 “vào bánh cóc căng. Xem hình 11.

• B . Xoay thanh dây quấn theo chiều xuống để tăng sức căng của lò xo. Mỗi lần đính răng tương đương với 1/8 lượt.

• C . Để giảm sức căng của lò xo, kéo nhẹ thanh cuộn xuống cho đến khi răng tách ra. Nâng mặt bích trên chốt và di chuyển thanh cuộn lên cho đến khi qua chốt / khớp răng. Để con vẹt nằm yên trên bánh xe cóc và tiếp tục di chuyển thanh quấn lên trên cho đến khi con dắt ăn khớp hoàn toàn với răng.

• D . Tháo thanh cuộn và cửa vận hành.

• E . Lặp lại các bước 10A đến 10D nếu cần.


* Lưu ý: Khe trượt chốt trong thanh dẫn có thể yêu cầu điều chỉnh sau khi lắp đặt cửa do sự khác biệt về điều kiện sản xuất và / hoặc địa điểm.

Lưu ý: Chân đế, bộ căng, (các) lò xo và chốt treo rèm được lắp ráp sẵn vào cửa tại nhà máy. Đừng loại bỏ.

Nội dung bổ sung: Cài đặt Mini Latch
